Hej tamo! Ako ste u svijetu nauke o materijalima, inženjeringu ili bilo kojoj oblasti koja se bavi ispitivanjem tvrdoće materijala, vjerovatno ste naišli na Vickersov tester tvrdoće. Kao dobavljač Vickers testera tvrdoće, ovdje sam da vas provedem kroz proces očitavanja vrijednosti tvrdoće iz ovog sjajnog komada opreme.
Šta je Vickers tester tvrdoće?
Prvo, hajde da brzo pređemo na ono što radi Vickers tester tvrdoće. To je mašina koja se koristi za mjerenje tvrdoće materijala pritiskom kvadratnog piramidalnog utiskivača u površinu materijala pod određenim opterećenjem. Veličina udubljenja koja je ostala nakon uklanjanja opterećenja koristi se za izračunavanje tvrdoće materijala.

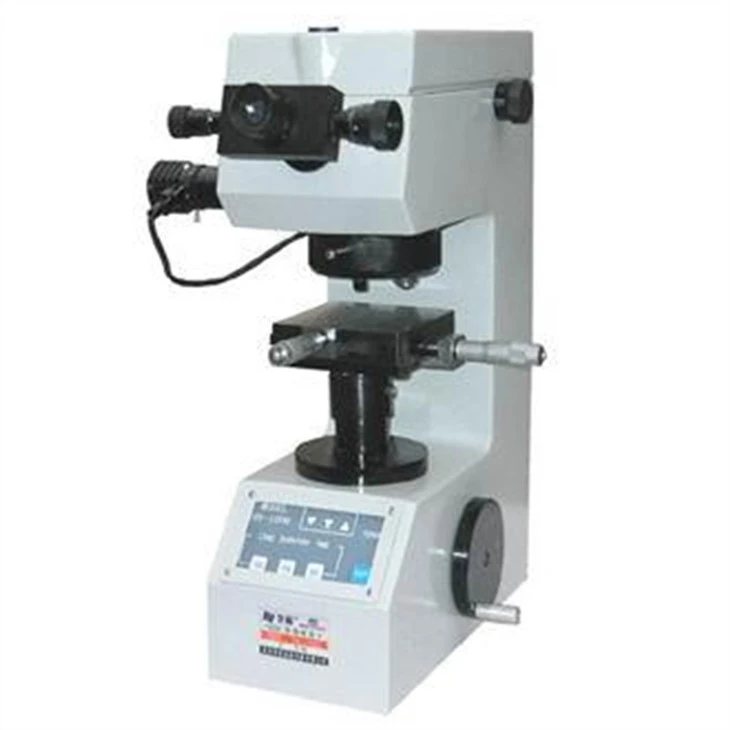

Na tržištu postoje različite vrste Vickers testera tvrdoće. Na primjer, theMicro Vickers tester tvrdoćeodličan je za testiranje malih ili tankih uzoraka. Može primijeniti relativno mala opterećenja, omogućavajući precizna mjerenja na mikrostrukturama. Onda imamoTester tvrdoće po Knoopu, koji ima rombični indenter i koristan je za ispitivanje krhkih materijala. A ako tražite tester s digitalnim zaslonom i mogućnostima malog opterećenja, ondaDigitalni displej Loop Load Vickers mašina za ispitivanje tvrdoćeje solidna opcija.
Proces testiranja
Prije nego što možemo očitati vrijednost tvrdoće, moramo proći kroz proces testiranja. Evo detaljne analize korak po korak:
- Pripremite uzorak: Površina uzorka mora biti ravna, glatka i bez ikakvih zagađivača. Možda ćete morati polirati površinu da biste dobili točne rezultate.
- Postavite opterećenje: Odlučite se za odgovarajuće opterećenje. To ovisi o materijalu koji testirate i veličini uzorka. Opterećenje se obično mjeri u kilogramima-sila (kgf).
- Stavite uzorak: Pažljivo postavite uzorak ispod indentera. Uvjerite se da je centriran i stabilan.
- Primijenite opterećenje: Pokrenite tester i indenter će se postepeno spustiti na površinu uzorka. Opterećenje će biti primijenjeno na određeno vrijeme, obično između 10 i 15 sekundi.
- Uklonite teret: Nakon postavljenog vremena, opterećenje se uklanja, ostavljajući udubljenje na površini uzorka.
Mjerenje udubljenja
Nakon što je udubljenje napravljeno, sljedeći korak je mjerenje njegove veličine. Većina Vickers testera tvrdoće dolazi sa ugrađenim mikroskopom ili digitalnim sistemom za snimanje koji pomažu u tome. Evo kako možete izmjeriti udubljenje:
- Fokusirajte mikroskop: Podesite fokus mikroskopa tako da udubljenje bude jasno i oštro.
- Izmjerite dijagonale: Koristite mjernu skalu na mikroskopu ili softver za digitalno snimanje da izmjerite dvije dijagonale kvadratnog udubljenja. Pobrinite se da precizno izmjerite dijagonale, jer sve greške mogu utjecati na proračun tvrdoće.
- Prosječite dijagonale: Dodajte dvije dijagonalne mjere zajedno i podijelite sa 2 da biste dobili prosječnu dužinu dijagonale.
Izračunavanje vrijednosti tvrdoće
Sada kada imate prosječnu dužinu dijagonale, možete izračunati vrijednost Vickersove tvrdoće (HV) koristeći sljedeću formulu:
HV = 1,8544 * (F / d²)
gdje:
- F je primijenjeno opterećenje u kilogramima-sila (kgf)
- d je prosječna dužina dijagonale u milimetrima (mm)
Recimo da ste primijenili opterećenje od 1 kgf, a prosječna dijagonalna dužina udubljenja je 0,1 mm. Koristeći formulu, vrijednost Vickersove tvrdoće bi bila:
HV = 1,8544 * (1 / 0,1²) = 185,44
Većina modernih Vickers testera tvrdoće ima ugrađene kalkulatore koji mogu automatski izračunati vrijednost tvrdoće umjesto vas. Sve što treba da uradite je da unesete primenjeno opterećenje i prosečnu dužinu dijagonale, a tester će prikazati rezultat.
Očitavanje vrijednosti tvrdoće na testeru
Ako vaš Vickers tester tvrdoće ima digitalni zaslon, vrijednost tvrdoće će biti prikazana pravo na ekranu. Obično se prikazuje u jedinicama tvrdoće po Vickersu (HV). Obavezno zabilježite vrijednost zajedno s primijenjenim opterećenjem i uvjetima ispitivanja.
Ako vaš tester nema digitalni zaslon, možda ćete morati koristiti ručnu vagu ili grafikon da biste očitali vrijednost tvrdoće. Neki testeri dolaze s tabelom konverzije koja povezuje dužinu dijagonale i primijenjeno opterećenje s vrijednošću tvrdoće. Jednostavno pronađite odgovarajuće vrijednosti na grafikonu i pročitajte odgovarajuću vrijednost tvrdoće.
Faktori koji utječu na mjerenje tvrdoće
Važno je imati na umu da postoji nekoliko faktora koji mogu utjecati na točnost mjerenja tvrdoće. Evo nekih od ključnih faktora:
- Priprema uzorka: Kao što je ranije spomenuto, površina uzorka mora biti ravna i glatka. Svaka hrapavost ili neravnina može dovesti do netočnih mjerenja udubljenja.
- Učitaj aplikaciju: Opterećenje treba primijeniti ravnomjerno i dosljedno. Ako se opterećenje ne primjenjuje pravilno, udubljenje možda neće biti simetrično, što rezultira pogrešnim vrijednostima tvrdoće.
- Veličina udubljenja: Veličina udubljenja treba biti unutar određenog raspona. Ako je udubljenje premalo, može biti teško precizno izmjeriti. S druge strane, ako je udubljenje preveliko, može uzrokovati plastičnu deformaciju materijala, što utječe na mjerenje tvrdoće.
- Svojstva materijala: Tvrdoća materijala može varirati u zavisnosti od njegovog sastava, mikrostrukture i termičke obrade. Obavezno uzmite u obzir ove faktore kada tumačite rezultate tvrdoće.
Zaključak
Očitavanje vrijednosti tvrdoće s Vickersovog testera tvrdoće u početku može izgledati malo komplicirano, ali uz malo prakse i razumijevanja procesa, postaje mnogo lakše. Ne zaboravite slijediti odgovarajuće procedure testiranja, precizno izmjeriti udubljenje i uzeti u obzir različite faktore koji mogu utjecati na mjerenje.
Ako ste na tržištu za Vickers tester tvrdoće ili trebate više informacija o našim proizvodima, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo da pronađete pravi tester za vaše potrebe i pružimo vam podršku koja vam je potrebna za precizna i pouzdana mjerenja tvrdoće.
Reference
- ASTM E92 - 17: Standardna metoda ispitivanja za tvrdoću po Vickersu i tvrdoću po Knoopu metalnih materijala
- ISO 6507 - 1:2018: Metalni materijali - Ispitivanje tvrdoće po Vickersu - Dio 1: Metoda ispitivanja
